内径欠陥検査
ANALYZER3 Φ6
検査可能な内径目安：Φ7mm～Φ30mm
内径欠陥検査
ANALYZER3 Φ6
検査可能な内径目安：Φ7mm～Φ30mm
検査対象穴径がΦ7mm以上の内径検査スタンダードモデルです。
量産ラインに対応するため検査精度・検査スピード・耐久性・ロバスト性を高めた内径検査装置です。
Solutionこのような課題を解決します
- 人件費の削減ができます。
- 数値基準のため品質が安定します。
- 過剰品質による過剰NG品を防ぐことが可能です。
- 圧倒的な検査時間の短縮で業務の効率化が可能です。
Specification製品仕様
装置仕様
| 型式 | SG-LSDC-6-203-15K-STD |
|---|---|
| 方式 | 光学スキャニング方式 |
| 光源 | 赤色半導体レーザー（波長640nm 最大40mW） |
| レーザークラス | クラス3B |
| 検出成分 | 直接光 |
| 対象口径 | Φ7mm～ |
| 回転数 | 15,000rpm |
| 有効測定長 | 200mm |
| 最小検出サイズ | 0.2mm |
| 検査速度の目安 | 約4秒 ※測定長100mm、分解能0.1mmの場合 |
| サンプリング周波数 | ～2,400kHz |
| 電源 | 100、200V |

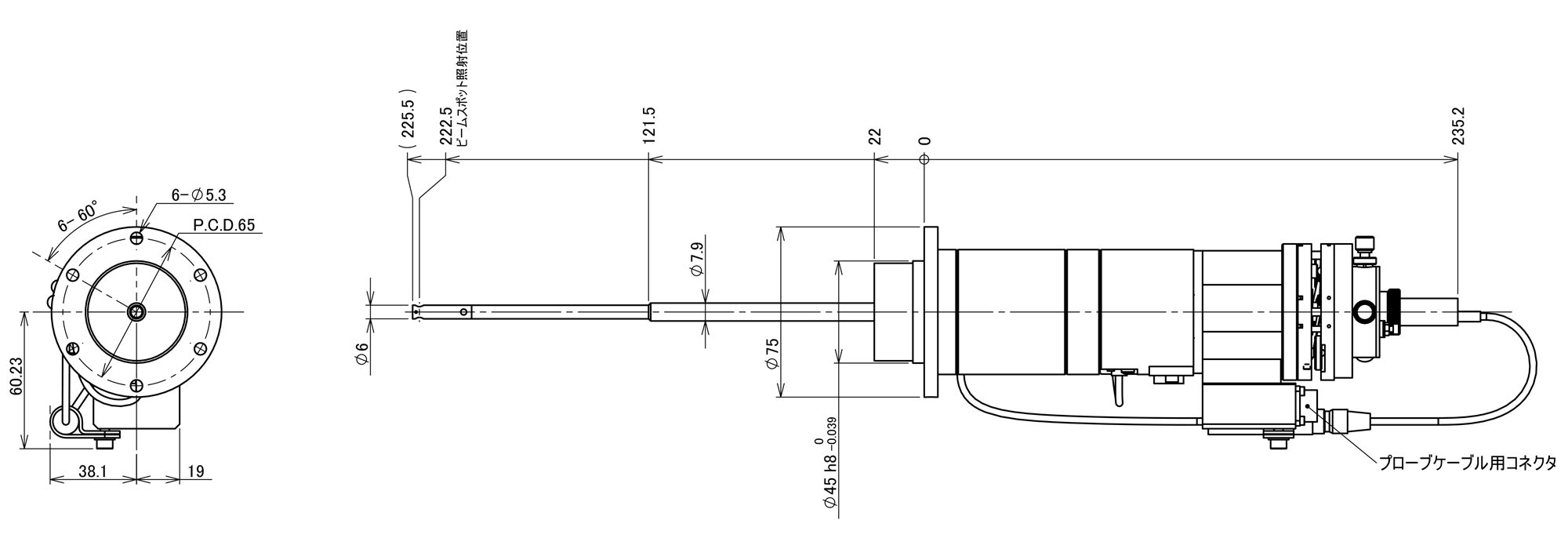

概略図面
Feature製品特徴
非破壊／非接触でワーク内径を高速にスキャンし欠陥を検査します。
バルブボディなどΦ20±10mmの鋳巣検査に適しています。
Flow導入フロー
お客さまによって具体的なフローや詳細な納期は異ってきますのであくまでも目安となりますが、お問い合わせからご契約、そして運用開始までの導入における基本的なフローにつきましてご案内ページをご用意しています。ぜひ導入フローページもご覧ください。
Price価格
当社製品は直販を行っておりません。販売会社さまを通してのご購入となります。お見積をご希望の場合、お問い合わせフォームから必要事項をご記入の上、送信してください。後日、営業担当者より販売会社様経由で概算見積を提示させていただきます。
